ZQJ-3200

Главная > Каталог > Масс-спектрометрические течеискатели > Масс-спектрометрический течеискатель > ZQJ-3200

ZQJ-3200

Особенности

  • Исключительно высокая чувствительность на уровне 5×10⁻¹³ Па·м³/с
  • Широкий диапазон измерений — от 5×10⁻¹³ до 1×10⁻¹ Па·м³/с
  • Высокое входное давлении до 2500 Па
  • Долговечность и надёжность: срок службы иридиевых катодов с покрытием из оксида Иттрия достигает 5-7 лет
  • Конструкция вакуумной системы эффективно защищает анализатор от загрязнений
  • Сенсорный экран
  • Стандартные интерфейсы связи (RS-232, цифровой I/O)

Применение

Энергетика: контроль герметичности оборудования на атомных и тепловых электростанциях, включая проверку парогенераторов, теплообменников, контуров охлаждения и вакуумных систем турбин. Научные исследования: обеспечение вакуума в экспериментальных установках, ускорителях частиц, системах для космического моделирования, а также в научных лабораториях, работающих с высоким и сверхвысоким вакуумом. Аэрокосмическая отрасль: испытания топливных систем, герметичных контейнеров, двигательных установок и систем жизнеобеспечения летательных аппаратов и космических кораблей. Автомобильная промышленность: проверка герметичности компонентов кондиционеров, топливных систем, двигателей, радиаторов и различных гидравлических систем. Производство электроники: контроль герметичности вакуумных камер для производства полупроводников, корпусов микросхем, а также различных электронных приборов, требующих защиты от внешней среды. Вакуумная промышленность: обслуживание и тестирование вакуумных печей, установок для нанесения покрытий (PVD, CVD), вакуумных насосов и сложных вакуумных систем. Холодильная и криогенная техника: поиск утечек в теплообменниках, компрессорах, трубопроводах и другом оборудовании, работающем с хладагентами и криогенными жидкостями. Металлургия: контроль вакуумных индукционных и дуговых печей, а также другого оборудования, используемого в процессах плавки и обработки металлов в вакууме. Медицина: испытания на герметичность вакуумных автоклавов, МРТ-сканеры (криогенные системы), стерилизационное оборудование. Производство потребительских товаров: контроль качества герметичности изделий в производстве осветительных приборов (галогенных, светодиодных) и специализированной упаковки.
  • Параметры
  • Описание
  • Размеры
  • Графики
  • Скачать
  • Минимальная регистрируемая течь, Па·м3/с
    5×10-13
    Диапазон обнаружения течей, Па·м3/с
    5×10-13… 1×10-1
  • Максимальное входное давление, Па
    2500
    Время отклика, с
    <1
  • Время запуска, мин
    <3
    Питание
    220±10% В, 50 Гц, 8 А
  • Рабочая температура и влажность
    5…45 oС, <80%
    Габаритные размеры, мм
    543×421×359 Настольный, 733×528×935 на тележке
  • Вес, кг
    55 настольный,109 на тележке

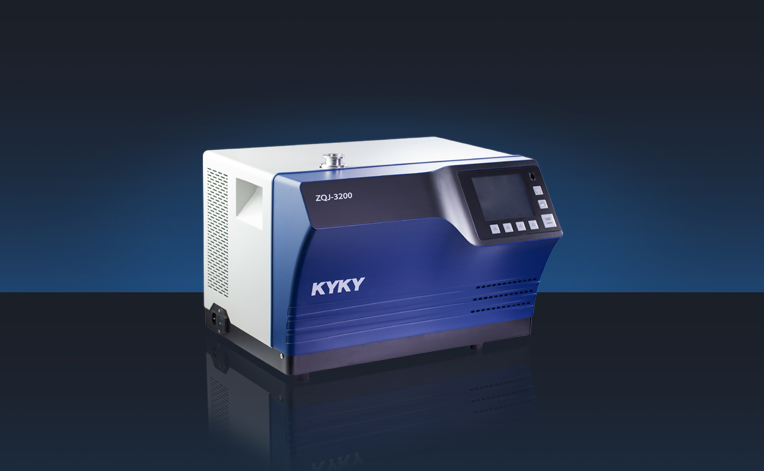

    • Гелиевый масс-спектрометрический течеискатель KYKY ZQJ-3200 — это современный прибор для контроля герметичности, сочетающий высокую чувствительность с компактностью и простотой управления. Аппарат построен на основе масс-спектрометрического анализатора с независимой двухкатодной системой, где используются долговечные иридиевые катоды, покрытые оксидом иттрия, что значительно увеличивает их срок службы по сравнению с традиционными вольфрамовыми.
    Чувствительность течеискателя в вакуумном режиме достигает значения 5×10-13 Па·м³/с, что позволяет обнаруживать даже сверхмалые течи. При работе методом щупа чувствительность составляет 5×10-10 Па·м³/с. Важной эксплуатационной особенностью является высокое допустимое давление на входе — до 2500 Па — что позволяет начинать испытания без достижения глубокого вакуума и ускоряет проведение проверок. Аппарат выходит на рабочий режим менее чем за 3 минуты, а время его отклика не превышает 1-2 секунд, обеспечивая оперативность в работе.
    Прибор поддерживает все способы контроля масс-спектрометрическим методом. В вакуумном режиме возможна работа в двух подрежимах: "Нормальный" для точного измерения малых течей и "Массивная течь" для грубого поиска. Течеискатель способен определять не только гелий-4 (⁴He), но и другие контрольные газы, такие как гелий-3 (³He) и водород (H₂), что расширяет его область применения.
    Конструктивно течеискатель может комплектоваться различными типами форвакуумных насосов, что позволяет выбрать конфигурацию под конкретные задачи. Доступны версии со встроенным масляным пластинчато-роторным насосом ULVAC GHD-031B, безмасляные модификации со спиральным насосом производительностью 15 м³/час на транспортировочной тележке (модель ZQJ-3200G), а также исполнения со встроенным мембранным безмасляным насосом (модель ZQJ-3200U) для работ в чистых помещениях. Высоковакуумная часть системы, как правило, основана на специализированном турбомолекулярном насосе Pfeiffer Vacuum SplitFlow, который обеспечивает сепарацию гелия против направления откачки, защищая анализатор от загрязнений.
    Управление прибором осуществляется интуитивно понятно с помощью цветной сенсорной панели с поддержкой нескольких языков, включая русский. Для интеграции в автоматизированные системы контроля течеискатель оснащен интерфейсами RS-232 и дискретным вводом/выводом (37-pin). Встроенная функция архивации данных на карту памяти SD обеспечивает удобное сохранение и документирование результатов испытаний.
    Уникальность модели ZQJ-3200 также заключается в ее конструктивной надежности и адаптации для российского рынка. Прибор обладает официальным метрологическим статусом, внесен в Государственный реестр средств измерений РФ (№ 89824-23) и имеет межповерочный интервал 1 год. Благодаря компактным габаритам, малому весу (от 44 кг в базовом исполнении), он может эффективно использоваться как в условиях лаборатории, так и на производстве или в полевых условиях.
