FJ-110

Главная > Каталог > Вакуумные насосы > Откачные посты > FJ-110

FJ-110

Особенности

  • Анализ поверхностей: в установках для современных методов исследования
  • Ускорительная техника: в ускорителях частиц и системах транспортировки пучка
  • Плазменная технология: в плазмохимических и плазменных процессах
  • Производство электровакуумных приборов: откачка различных электронно-оптических приборов
  • Научно-исследовательские работы: в качестве базовой откачной станции в различных экспериментальных установках

Применение

Готовый вакуумный пост в едином корпусе Высокий вакуум с предельным давлением 5×10-5 Па Гибкая система охлаждения: воздушное или водяное Быстрый запуск и простота в эксплуатации Низкий уровень загрязнения маслом Скорость откачки 110 л/с для азота (N2) Компактные габариты 500×510×840 мм Вертикальный способ установки
  • Параметры
  • Описание
  • Размеры

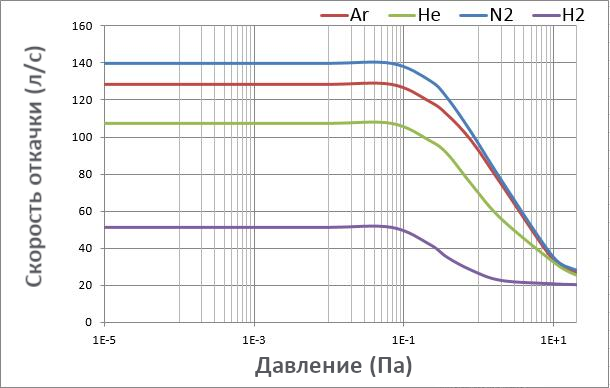

  • Графики
  • Скачать
  • Входной порт
    DN25 ISO-KF
    Выходной порт
    DN25 ISO-KF
  • Диапазон давления (Па)
    1×10-5…1×105
    Скорость откачки (л/с)
    N2: 110, He: 100, H2: 50, Ar: 100
  • Коэффициент компрессии
    N2: 1×108, He: 1×102, H2: 1×102, Ar: 1×108
    Предельное давление (Па)
    5×10-5
  • Максимальное постоянное выпускное давление (Па)
    10
    Модель форвакуумного насоса
    RV4
  • Охлаждение
    Воздушное или водяное
    Напряжение питания
    220±20 В, 50 Гц
  • Температура окружающей среды (oC>
    5…40 (водяное охлаждение)
    5…32(воздушное охлаждение)
    Модель контроллера
    FD-110B
  • Монтажное положение
    Вертикальное
    Габаритные размеры ШхГхВ (мм)
    500х510х840
  • Вес (кг)
    52
    Скорость откачки форвакуумного насоса (л/мин)
    >1

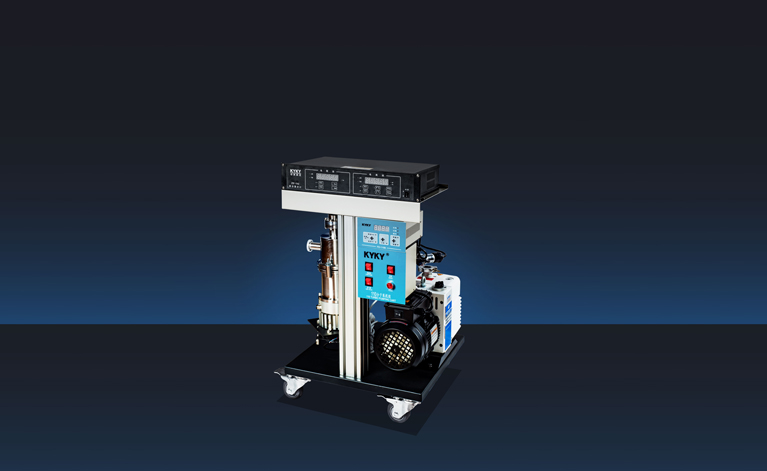

    •     KYKY FJ-110 представляет собой высоковакуумный пост для создания и поддержания чистого высокого вакуума в научно-исследовательских и промышленных установках. Конструкция поста построена по классической двухступенчатой схеме, где турбомолекулярный насос обеспечивает создание высокого вакуума, а механический форвакуумный насос поддерживает необходимое предварительное разрежение.
        Для поддержания теплового режима может использоваться воздушное или водяное охлаждение. Конструктивно пост выполнен в виде вертикально монтируемого агрегата, объединяющего все компоненты на общей раме, что минимизирует занимаемую им площадь и упрощает монтаж.
        Стандартная комплектация поста включает турбомолекулярный насос с блоком питания, форвакуумный насос (модель RV-4 или аналог), контроллер управления (FD-110B), а также необходимую вакуумную арматуру: переходную камеру с входным фланцем высокого вакуума DN100CF (CF100), запорный клапан и вакуумметр. Комплект дополнен соединительными сильфонами.
