FJ-150

Особенности

  • Готовый вакуумный комплекс в едином корпусе
  • Компактная и портативная конструкция
  • Высокая скорость откачки
  • Простота интеграции в существующие системы
  • Разные варианты охлаждения (воздушное/водяное)
  • Полная готовность к работе после подключения

Применение

Аналитическое приборостроение и исследования: в установках для анализа поверхностей, масс-спектрометрии и электронной микроскопии Научные эксперименты и ускорительная техника: для физических экспериментов, включая ускорители частиц и установки управляемого термоядерного синтеза Плазменные технологии и напыление: в установках плазмохимического травления, ионной очистки и нанесения покрытий Производство электронных компонентов: Откачка и обработка различных электровакуумных приборов и полупроводниковых устройств
  • Параметры
  • Описание
  • Размеры

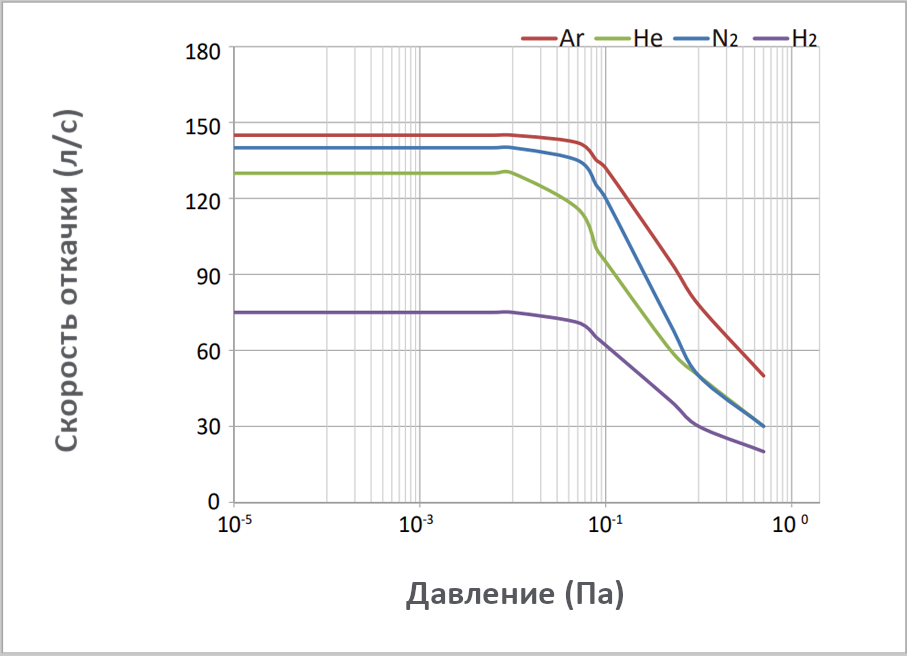

  • Графики
  • Скачать
  • Входной порт
    KF25
    Выходной порт
    KF25
  • Скорость откачки (л/с)
    N2: 140, He: 130, H2: 75, Ar: 145
    Коэффициент компрессии
    N2: 1×107, He: 6×103, H2: 1×103, Ar: 1×107
  • Предельное давление (Па)
    5×10-5
    Максимальное постоянное выпускное давление (Па)
    10
  • Модель форвакуумного насоса
    RV4
    Охлаждение
    Воздушное или водяное
  • Напряжение питания
    220±20 В, 50 Гц
    Температура окружающей среды (oC)
    5…32 (воздушное охлаждение)
  • Монтажное положение
    Вертикальное
    Модель контроллера
    ТСР-100
  • Габаритные размеры ШхГхВ (мм)
    500х510х840
    Вес (кг)
    52

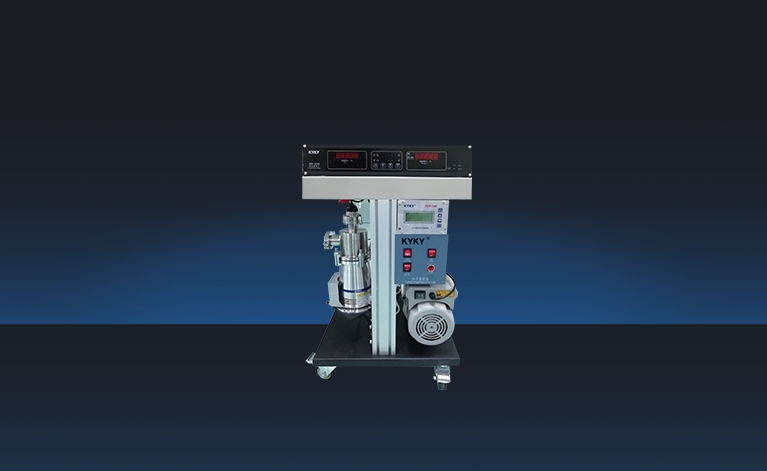

    •     Вакуумный откачной пост KYKY FJ-150 предназначен для создания и поддержания чистого высокого вакуума в научно-исследовательских и промышленных установках. Конструктивно пост выполнен в виде блочной платформы, объединяющей все компоненты на общей станине. Для поддержания теплового режима может использоваться принудительное воздушное охлаждение (стандартное исполнение) или водяное охлаждение (опционально).
        Пост FJ-150 характеризуется скорость откачки 140 л/с по азоту (N2) и предельным остаточным давлением менее 5.0×10-5 Па. Турбомолекулярный насос обеспечивает эффективную откачку широкого спектра газов.
        Стандартная комплектация поста включает:
    • Молекулярный насос: модель FF-100/150
    • Блок управления молекулярным насосом: TC-100
    • Форвакуумный насос: в стандартном оснащении — масляный насос RV-4. По запросу может поставляться с сухим (безмасляным) насосом
    • Система вакуумметрии: датчик Пирани (диапазон 105 – 10-1 Па) и ионизационный датчик (диапазон 10-1 – 10-5 Па)
    • Электромагнитный запорный клапан: производства SIEG
    • Фланцевое соединение: входной фланец высоковакуумного тракта — DN100 ISO-K или CF; выходной фланец форвакуумного тракта — DN25 ISO-KF
    • Прочие принадлежности: сильфоны, крепеж, уплотнительные кольца из бескислородной меди Питание установки осуществляется от сети переменного тока 220 В (±10%), потребляемая мощность составляет не менее 1.5 кВт. Уровень шума во время работы не превышает 60 дБ(А).
