CXF-200/1402
- Параметры
- Описание

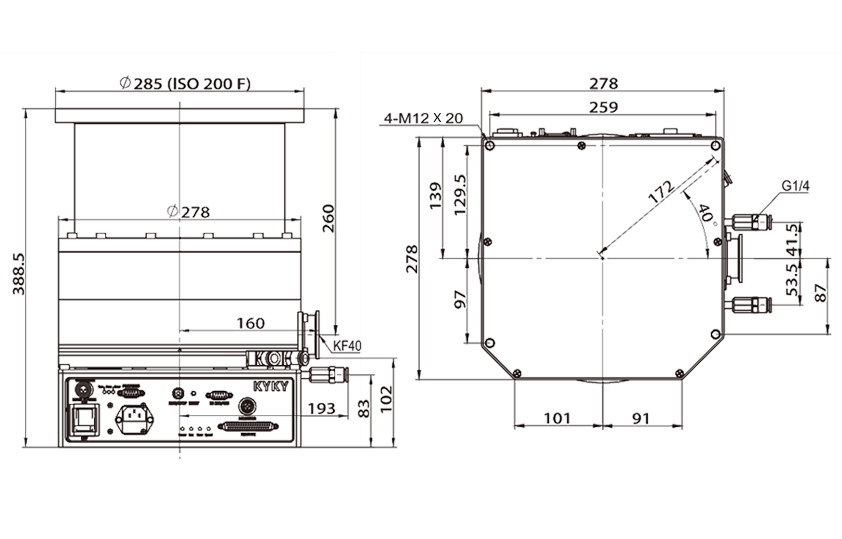

- Размеры

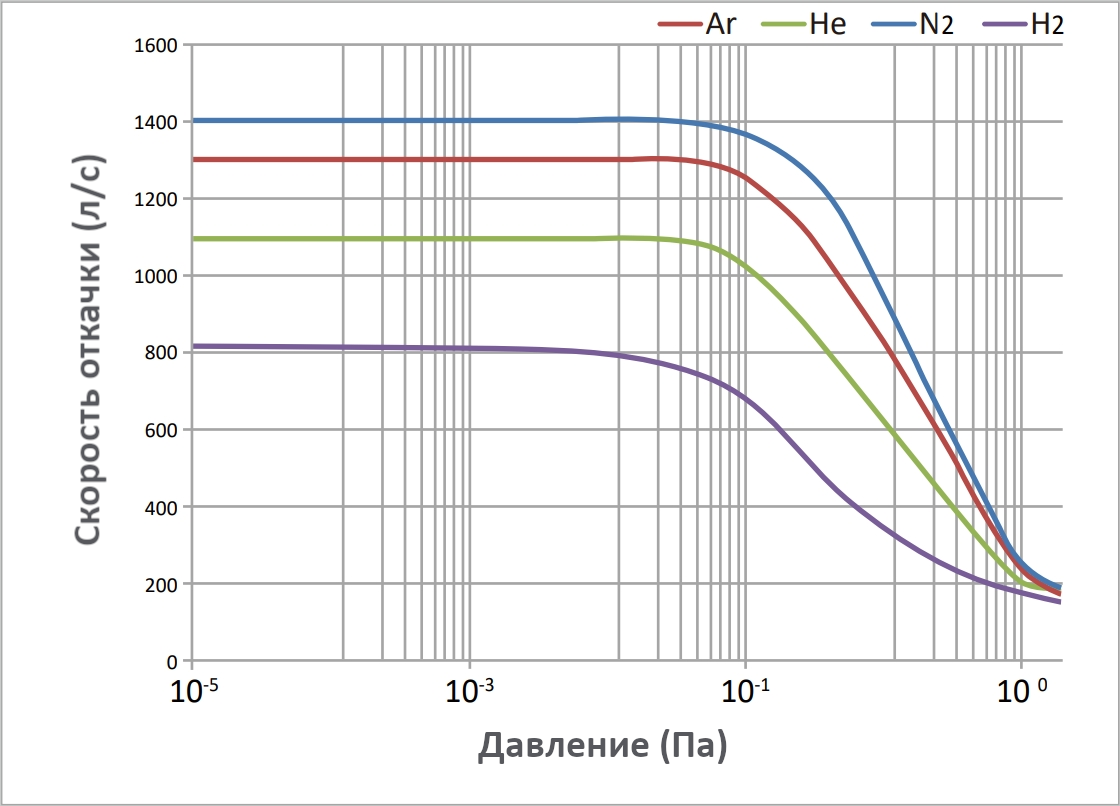

- Графики
- Скачать
- Входной фланец
-
DN200 ISO F (стандарт)
DN200 CF или DN200 LF (опция /на заказ)
- Номинальная скорость вращения ротора (об/мин)
-
33 000
- Выходной фланец
-
KF40
- Время разгона (мин)
-
≤7
- Скорость откачки (л/с)
-
N2 :1400, Ar:1300, He:1100, H2 :820
- Время остановки (мин)
-
≤9
- Степень сжатия
-
N2:>108 Ar:>108, He:>104, H2:>103
- Тип охлаждения
-
Водяное охлаждение
- Предельное давление (Па)
-
10-7 (резиновое уплотнение)
10 -8 (металлическое уплотнение)
- Расход охлаждающей воды (л/мин)
-
2
- Максимальный мгновенный поток на входе (ст.см3/мин)
-
1200
- Рекомендуемая температура охлаждающей воды (oC)
-
20±5
- Фланец порта продувки (опционально)
-
KF10
- Напряжение питания (В)
-
220±10%, 50Гц 110±10%, 60Гц
- Рекомендуемый расход защитного газа продувки (ст.см3,/sup>/мин)
-
20
- Модель встроенного контроллера
-
CXFD-1001
- Максимально допустимая напряженность магнитного поля (мТл)
-
Радиальный: 3
Осевой: 15
- Рекомендуемая скорость откачки форвакуумного насоса (л/с)
-
≥16
- Вес (кг)
-
51

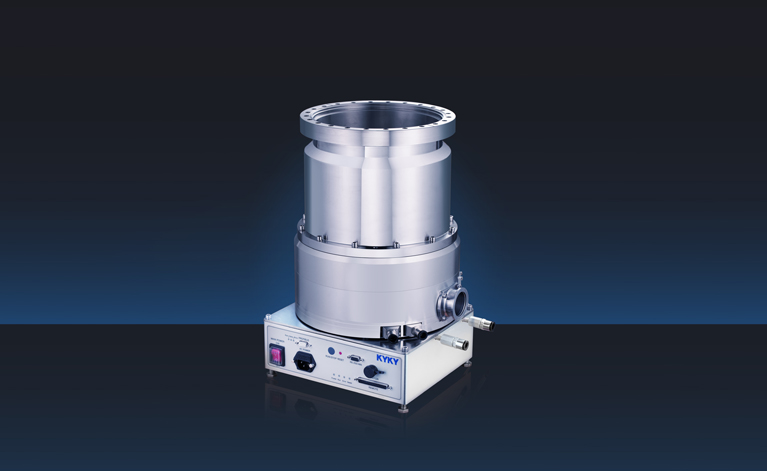

Турбомолекулярный насос KYKY CXF-200/1402 с активной пятиосевой системой магнитных подшипников представляет собой современное решение для создания высокого и сверхвысокого вакуума. Конструкция насоса обеспечивает вращение ротора в магнитном поле, что полностью исключает механический контакт и трение в рабочем режиме. Данная особенность позволяет получать абсолютно чистый от углеводородов вакуум и устраняет необходимость в смазке вращающихся компонентов. Система водяного охлаждения гарантирует поддержание стабильного теплового режима даже при продолжительной работе с интенсивными нагрузками.
Роторная система, выполненная по гибридной технологии из высокопрочного алюминиевого сплава и углеродного волокна, обеспечивает снижение веса и момента инерции при сохранении механической прочности. Входной фланец насоса - DN200 ISO-K/ISO-F/CF, выходной - KF40, что обеспечивает универсальность интеграции в вакуумные системы. Для работы в агрессивных средах применено специальное антикоррозионное покрытие внутренних поверхностей и заполнение полости статора инертным газом после работы. Встроенная система терморегулирования с нагревателем и контроллером температуры предотвращает конденсацию технологических паров в процессе эксплуатации.
Эксплуатационные преимущества модели включают отсутствие механического износа, минимальные требования к техническому обслуживанию, исключительную чистоту вакуумной среды за счет отсутствия смазочных материалов, а также низкий уровень вибрации (<0,05 мм) и шума. Конструкция насоса допускает установку в любой пространственной ориентации без потери производительности. Энергоэффективность системы обеспечивается применением технологии магнитного подвеса и высокоэффективного двигателя постоянного тока. Дополнительные меры безопасности включают аварийные подшипники и функцию рекуперации энергии при отключении питания.
Сравнение с моделью CXF-200/1401
- Производительность: модель 1402 превосходит модель 1401 по всем показателям скорости откачки: по азоту (1400 л/с против 1280 л/с), гелию (1100 л/с против 880 л/с) и водороду (820 л/с против 560 л/с).
- Скорость вращения и степень сжатия: ротор насоса CXF-200/1402 вращается быстрее — 33 000 об/мин против 30 000 об/мин у модели CXF-1401. Это также обеспечивает более высокую степень сжатия для азота — более 1×109.
- Рабочие параметры: улучшенная конструкция позволяет модели 1402 работать при более высоком форвакуумном давлении: 1200 Па против 1100 Па у модели CXF-1401.
- Время выхода на режим: из-за более высокой скорости вращения модель CXF-1402 требует немного больше времени для запуска (≤7 минут) и остановки (≤9 минут) по сравнению с моделью 1401 (≤6 и ≤8 минут соответственно).
- Контроллер: каждая модель комплектуется собственным совместимым контроллером — CXF-1402 и CXF-1401 соответственно.
